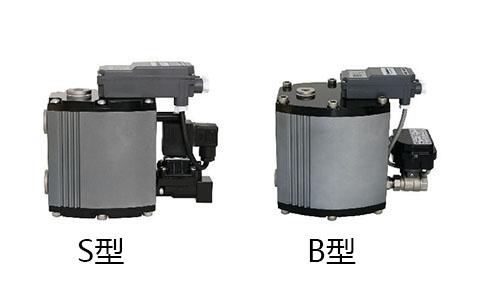

排放方式的不同，可以将压缩空气冷凝液排除器分为两种不同的类型，S型（膜片阀）、B型（电动球阀），电动球阀B型产品更适用于杂质含量比较多的情况。每种排水器有多种型号可供选择，更有压力高达60bar的产品可供选择。

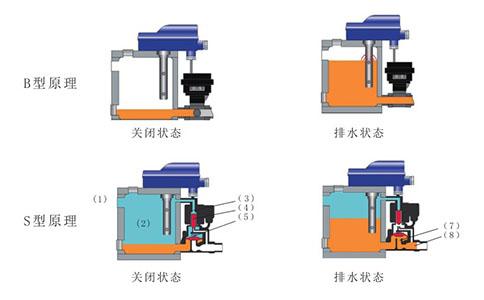

S型排水器的工作原理：冷凝液从进口（1）进入容器（2），由于阀芯（4）开启使先导气路（3）与膜阀片（5）上腔相通，从图中可以看出膜阀片上下都有压力，由于压强作用面积不同而形成膜阀片上下表面压力差，压力确保膜阀片与阀口密封。当容器（2）充满了冷凝液，达到设定高位置时，电容传感器发出信号，在电磁线圈作用下阀芯（4）升起关闭先导气路（3），同时打开通向排出口（8）的气路，膜阀片（5）上腔的压强便成了大气压，此时，膜阀片（5）在系统压力作用下离开阀座（7），冷凝液便从出口（8）排出。当容器（2）冷凝液在排出过程中下降到设定位置时，又恢复到图1状态，膜阀片（5）关闭，这样反复进行自动排放冷凝液。

压缩空气冷凝液排除器DrainMaster优势：

1、实现真正的免维护，杂质格栅，膜片阀和大口径油水排放口，确保了油水顺利排出不会堵塞。

2、零耗气，节省大量能源。

3、具有报警功能，实现远程报警。

4、具有加热功能，可以适应寒冷气候使用。
